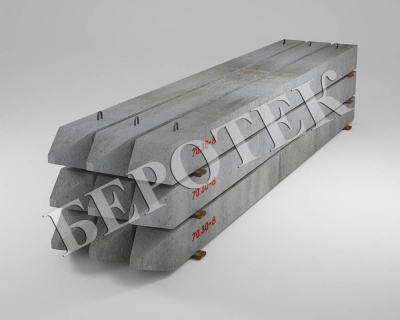

Свая забивная железобетонная С 120.35-13.1

Свая цельная С 120.35-13.1 представляет собой железобетонный стержень квадратного сечения, производимый по альбому рабочих чертежей Серии 1.011.1-10 (Выпуск 1) и требованиям ГОСТ 19804-2012. Изделие длиной 12 метров с сечением 350х350 мм предназначено для устройства свайных фундаментов в ответственных гражданских и промышленных объектах, где требуется передача значительных вертикальных нагрузок на плотные несущие слои грунта. Завод ЖБИ «Беротек» изготавливает данную марку сваи методом виброформования из тяжелого бетона с ненапрягаемым пространственным арматурным каркасом, что гарантирует трещиностойкость при транспортировке и забивке.

Конструктивные особенности и расчетные параметры

Маркировка изделия расшифровывается согласно стандарту: литера «С» обозначает свая забивная цельная квадратного сечения. Цифра «120» указывает на полную длину в дециметрах (12 000 мм), «35» — размер стороны сечения в сантиметрах (350х350 мм). Последний индекс «13.1» определяет тип армирования, принятый в Серии 1.011.1-10, и косвенно указывает на расчетную несущую способность по грунту и материалу. Масса одного погонного метра составляет порядка 310 кг, общая масса сваи — 3730 кг. Применение данной номенклатуры целесообразно в геологических условиях Уральского региона, где плотные глины или скальные основания залегают на глубинах, сопоставимых с длиной в 12 метров. Пространственный каркас из стали класса А400 и А240 обеспечивает сохранность ствола под воздействием ударных нагрузок от дизель-молота или гидравлического копра.

Производство и контроль качества на заводе «Беротек»

Изготовление свай С 120.35-13.1 ведется в строгом соответствии с Серией 1.011.1-10 Выпуск 1 Часть 2. Это подразумевает использование бетонной смеси классом по прочности на сжатие не ниже В22,5 (марка М300) с показателями морозостойкости F200 и водонепроницаемости W6. Собственная аттестованная лаборатория завода осуществляет входной контроль инертных материалов и арматурной стали, а также проводит испытания контрольных образцов-кубов на сжатие. Отпуск изделий заказчику происходит только после набора бетоном передаточной прочности, что исключает появление усадочных трещин в процессе складирования и доставки. Мы гарантируем соответствие геометрических параметров допускам ГОСТ: отклонение длины не превышает ±40 мм, сечения — ±5 мм.

Для инженеров-проектировщиков и специалистов ПТО доступна полная техническая документация, включая паспорт качества и сертификат соответствия на партию. В паспорте фиксируется фактический класс бетона на момент отгрузки и номер чертежа из Серии 1.011.1-10.
